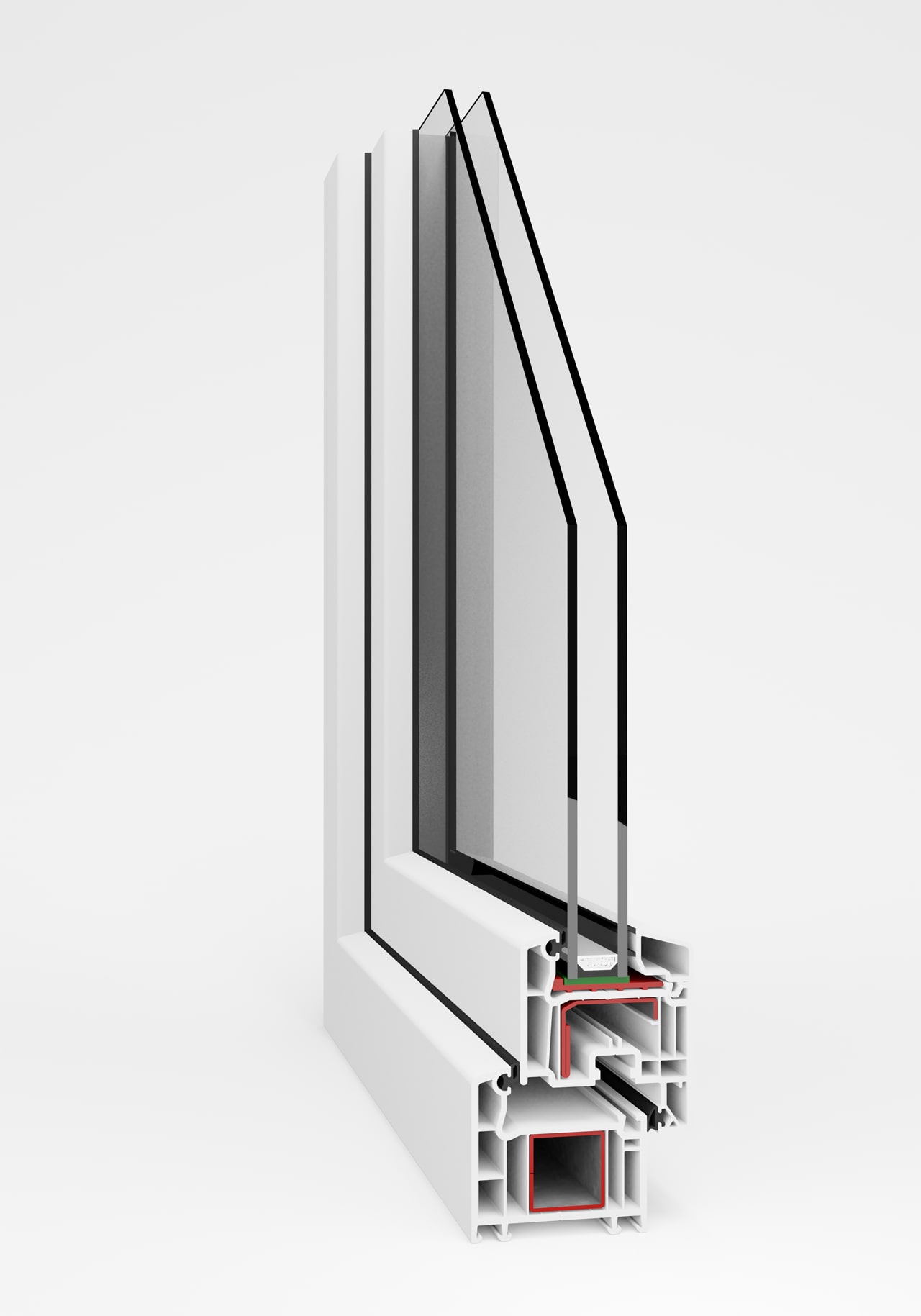

VEKA PF 70
Okna wykonywane przez nas w systemie VEKA PF 70 są skierowane do ceniących sobie jakość i funkcjonalność klientów. Profil VEKA PF 70 produkowany jest w klasie A ( grubość ścianek zewnętrznych minimum 2,8 mm) i w pięciokomorowej zabudowie ościeżnicy i skrzydła. Jego parametry izolacyjności cieplnej na poziomie Uf= 1,3 W/m²K przy doborze odpowiedniego pakietu szybowego pozwalają na konstruowanie okien, odpowiadających obecnym potrzebom budownictwa wielorodzinnego i instytucjonalnego. Odpowiednio dobrane i zastosowane kształtowniki zbrojenia ze stali pozwalają na budowę wysokogabarytowych okien odpowiadających obecnym trendom architektonicznym. Standardowo wyposażyliśmy okna w systemie VEKA PF 70 w tym systemie w jednokomorowy pakiet szybowy (dwie szyby) o współczynniku Ug= 1,0 W/m²K co w efekcie połączenia z samym profilem pozwala na uzyskanie pożądanego wyniku przenikalności cieplnej całego okna referencyjnego na poziomie Uw= 1,3 W/m²K. W tym systemie opcjonalnie możemy zastosować pakiet szybowy dwukomorowy o współczynniku Ug=0,6 W/m²K podwyższając wartość energooszczędną.
W tym typie okna w systemie VEKA PF 70 stosujemy najnowocześniejsze rozwiązanie okuciowe – Siegenia Titan AF. W standardzie okucie to posiada obrotowe, samonastawne rolki KoPiBo, zmniejszające opory jakie odczuwamy na klamce podczas zamykania okna do minimum oraz podnośnik skrzydła dbający o prawidłowe wprowadzanie skrzydła w ościeżnicę ( przy oknach RU) i mikrowentylację. W ramach dodatkowego wyposażenia możemy do tego okna zastosować PAKIET BEZPIECZEŃSTWA- w którego skład wchodzą od 2 do 4 zaczepów antywyważeniowych i klamka Hoppe Secustic co w efekcie spowoduje zdecydowane utrudnienia podczas prób ewentualnego włamania do budynku. Klasyczne i proste linie w optyce tego okna nadają mu ponadczasowy wygląd, a bogata kolorystyka zaspokoi najbardziej wysublimowane gusta klientów.
Dane techniczne
| Głębokość zabudowy profilu | 70 |
| Uf złożenia rama/skrzydło | 1,3 |
| Ilość uszczelek na połączeniu skrzydło/ościeżnica | 2 |
| Rodzaj uszczelek w profilach | TPE |
| Kolor uszczelki w stolarce okleinowanej 1, 2 – stronnie | czarna |
| Współczynnik przenikania ciepła dla całego okna 1230 x 1480 | Uw=1,38 W/m2*K |
| Odporność na obciążenie wiatrem – ugięcie ramy * | C4 |
| Wodoszczelność (nieosłonięte) * | E1200 |
| Przepuszczalność powietrza* | 4 |
| Nośność urządzeń zabezpieczajacych* | 350N |
| Współczynnik przenikania ciepła dla całego okna 1230 x 1480 z pakietem opcjonalnym i ciepłymi ramkami | Uw=0,95 W/m2*K |
UKRYTY ZAWIAS
- zapewnia subtelny wygląd okna
- oferuje wyjątkową trwałość i niskie zużycie elementów
- ciągłe uszczelnianie gwarantuje doskonałą izolację cieplną i akustyczną
- liczne możliwości regulacji pozwalają zachować lekką obsługę skrzydła przez długi czas
STOPNIOWANY UCHYŁ
- umożliwia regulowanie intensywności wietrzenia: okno można ustawić w 5 różnych pozycjach (zakres uchyłu od 5 do 33 mm
ROZWÓRKA ZIMA-LATO
- redukuje straty ciepła i pozwala oszczędzać energię
- w lato okno jest uchylane normalnie; zimą uchył jest ograniczony do ok. 40 mm
- zintegrowane zabezpieczenie przed zatrzaskiwaniem
MIKROWENTYLACJA SPS
- stała dostawa niezbędnej ilości świeżego powietrza bez przeciągów
- zminimalizowane ryzyko zagrzybienia i zdrowy klimat w pomieszczeniu
ZAWIAS STANDARDOWY
ZATRZASK BALKONOWY
- w połączeniu z pochwycikiem umożliwia przymknięcie okna od zewnątrz, zabezpiecza przed wychłodzeniem pomieszczenia
PODNOŚNIK SKRZYDŁA
- zapobiega zwieszaniu się skrzydeł, zapewnia płynne zamykanie, zapobiega nieprawidłowej obsłudze okna
ZACZEP ANTYWŁAMANIOWY
- zaczep nowej generacji zapewnia wysokie bezpieczeństwo i niski poziom tarcia
GRZYBEK OBROTOWY
- element ryglujący w postaci grzybka obrotowego, który zapewnia płynne i bezproblemowe otwieranie, uchylanie i zamykanie okna
- dopasowuje się automatycznie do zmiany warunków, np. temperatury
HAMULEC ROZWARCIA STEROWANY KLAMKĄ
- indywidualne ustalanie szerokości otwarcia: skrzydło jest blokowane w żądanym położeniu
- utrzymuje skrzydło w pozycji otwartej nawet przy silnym wietrze
- możliwość łatwego doinstalowania w późniejszym czasie
Technologia produkcji
| Zgrzew w białych oknach | TYPU V |
| Zgrzew /okna w okleinie drewnopodobnej (dotyczy od strony okleiny) | cienki |
| Zgrzew /okna w okleinie gładkiej (dotyczy od strony okleiny) | TYPU V |
Szyby
| Listwa przyszybowa | Classic |
| Pakiet szybowy | 4TM/16A/4TM |
| Ramka międzyszybowa | aluminiowa |
| Współczynnik przepuszczalności światła pakietu- Lt % |
80-82% |
| Współczynnik przenikania energii słonecznej – g % | 62-65% |
| Dostępne grubości pakietów szybowych | 24-41 |
| Pakiet szybowy “ciepły” opcjonalnie |
4TM/14A/4/14A/4TM Ug=0,6 W/m2*K |
| RAMKA Z TWORZYWA (CIEPŁA) w kolorze: biały, czarny, jasny brąz,ciemny brąz, szara | opcja do zamówienia |
| Listwa przyszybowa | Classic |
| Pakiet szybowy | 4TM/16A/4TM |
| Ramka międzyszybowa | aluminiowa |
| Współczynnik przepuszczalności światła pakietu- Lt % | 80-82% |
| Współczynnik przenikania energii słonecznej – g % | 62-65% |
| Dostępne grubości pakietów szybowych | 24-41 |
| Pakiet szybowy “ciepły” opcjonalnie | 4TM/14A/4/ 14A/4TM Ug=0,6 W/m2*K |
| RAMKA Z TWORZYWA (CIEPŁA) w kolorze: biały, czarny, jasny brąz,ciemny brąz, szara | opcja do zamówienia |
Profil
| Skrzydło pośrednie, balkonowe – otwierane na zewnątrz lub do wewnątrz | opcja do zamówienia |
| Drzwi wejściowe otwierane na zewnątrz lub do wewnątrz | w standardzie |
| Klamka w skrzydle biernym słupka ruchomego | opcja do zamówienia |
| Wklejona szyba w skrzydle R, RU podnosząca jego statykę | opcja do zamówienia |
| Wzmocnienie zamknięte w ościeżnicy | w standardzie |
| Głębokość zabudowy profilu | 70 |
| Ilość komór w profilu | 5 |
| Uf złożenia rama/skrzydło | 1,3 |
| Ilość uszczelek na połączeniu skrzydło/ościeżnica | 2 |
| Rodzaj uszczelek w profilach | TPE |
| Kolor uszczelki w stolarce okleinowanej 1, 2 – stronnie | czarna |
Okucia
| Okucie SIEGENIA TITAN AF | w standardzie |
| Okucie SIEGENIA T-1000 | NIE |
| Obrotowe, samonastawne rolki KoPiBo – pozwala na łatwą i komfortową obsługę klamki | w standardzie |
| Zaczepy antywyważeniowe/1 skrzydło | 1 |
| Mikrowentylacja w skrzydle RU | w standardzie |
| Blokada błędnego uchyłu | w standardzie |
| Podnośnik w skrzydle RU | w standardzie |
| Wypełnienie dolnego rowka okuciowego uszczelką | w standardzie |
| Klamki aluminiowe | Klamka standard |
| Okucie RC1 ( 4 zaczepy wzmocnione/ 1 skrzydło, blacha antyrozwierceniowa, klamka aluminiowa z kluczem) | opcja do zamówienia |
| Okucie RC2 (wszystkie zaczepy wzmocnione, blacha antyrozwierceniowa, klamka aluminiowa z kluczem) | opcja do zamówienia |
| Wykonanie całego okna w klasie RC2 wedle PN-EN 627 | NIE |
| Kontaktron, certyfikat VdS | opcja do zamówienia |
| V V – axxent 24- Ukryte zawiasy | opcja do zamówienia |
| Uchylanie przed otwieraniem TBT | opcja do zamówienia |
| Okucie Komfort – wspomaganie uchylania | opcja do zamówienia |
| Hamulec rozwarcia sterowany klamką | opcja do zamówienia |
| Wielostopniowa mikrowentylacja | opcja do zamówienia |
| Pochwyt + zatrzask balkonowy | opcja do zamówienia |
| Rozwórka zima-lato | opcja do zamówienia |
| Mechanizm do uchylania z poziomu podłogi – GEZE OL | opcja do zamówienia |
UKRYTY ZAWIAS
- zapewnia subtelny wygląd okna
- oferuje wyjątkową trwałość i niskie zużycie elementów
- ciągłe uszczelnianie gwarantuje doskonałą izolację cieplną i akustyczną
- liczne możliwości regulacji pozwalają zachować lekką obsługę skrzydła przez długi czas
STOPNIOWANY UCHYŁ
- umożliwia regulowanie intensywności wietrzenia: okno można ustawić w 5 różnych pozycjach (zakres uchyłu od 5 do 33 mm
ROZWÓRKA ZIMA-LATO
- redukuje straty ciepła i pozwala oszczędzać energię
- w lato okno jest uchylane normalnie; zimą uchył jest ograniczony do ok. 40 mm
- zintegrowane zabezpieczenie przed zatrzaskiwaniem
MIKROWENTYLACJA SPS
- stała dostawa niezbędnej ilości świeżego powietrza bez przeciągów
- zminimalizowane ryzyko zagrzybienia i zdrowy klimat w pomieszczeniu
ZAWIAS STANDARDOWY
ZATRZASK BALKONOWY
- w połączeniu z pochwycikiem umożliwia przymknięcie okna od zewnątrz, zabezpiecza przed wychłodzeniem pomieszczenia
PODNOŚNIK SKRZYDŁA
- zapobiega zwieszaniu się skrzydeł, zapewnia płynne zamykanie, zapobiega nieprawidłowej obsłudze okna
ZACZEP ANTYWŁAMANIOWY
- zaczep nowej generacji zapewnia wysokie bezpieczeństwo i niski poziom tarcia
GRZYBEK OBROTOWY
- element ryglujący w postaci grzybka obrotowego, który zapewnia płynne i bezproblemowe otwieranie, uchylanie i zamykanie okna
- dopasowuje się automatycznie do zmiany warunków, np. temperatury
- umożliwia płynną regulację docisku
HAMULEC ROZWARCIA STEROWANY KLAMKĄ
- indywidualne ustalanie szerokości otwarcia: skrzydło jest blokowane w żądanym położeniu
- utrzymuje skrzydło w pozycji otwartej nawet przy silnym wietrze
- możliwość łatwego doinstalowania w późniejszym czasie
Gwarancja
70 miesięcy
Zalety profili VEKA PF 70:
- Głębokość zabudowy 70 mm
- 5 komór
- Układ dwóch uszczelek zewnętrznych zapewniający bardzo dobrą szczelność, izolację akustyczną i izolację cieplną. Powierzchnie uszczelek ukierunkowane ze spadkiem 15 stopni (identycznie jak profile) – umożliwiają znakomite odprowadzanie wody i zanieczyszczeń.
- Grubość ścianek zewnętrznych profila wynosi 3 mm (z tolerancją 0,2 mm), czyli parametr spełniający najwyższe standardy RAL – „Klasa A*” (PN-EN 12608)
- Sprawdzone wzmocnienia stalowe zapewniające doskonałą statykę i długookresowe zachowanie funkcji okna.
Szyby
Ug=0, 6W/m²K; g=50-54%; Lt=71-74%
Przy wyposażeniu okna w dwukomorowy pakiet szybowy (trzy szyby) o współczynniku Ug- 0,6 W m2/K co w efekcie połączenia z samym profilem pozwala na uzyskanie pożądanego wyniku przenikalności cieplnej całego okna referencyjnego na poziomie Uw – 0,95 W m2/K. Taki parametr charakteryzuje okna spełniające obecne i przyszłe wymogi budowlane.
Okucie
- środkowa wysokość klamki
- wszystkie rolki na skrzydłach grzybkowe, obrotowe, samonastawne KoPiBo
- skrzydło RU – wyposażone w palcowy podnośnik skrzydła w dolnym narożniku, zintegrowany z blokadą błędnego położenia klamki
- skrzydła RU – mikrowentylacja
- zatrzask antyprzeciągowy w skrzydle RU w funkcji U
- skrzydło RU wyposażone w rozwórki ze wspomaganiem przy zmianie funkcji uchylnej w zamkniętą
- wypełnienie dolnego rowka okuciowego uszczelką
