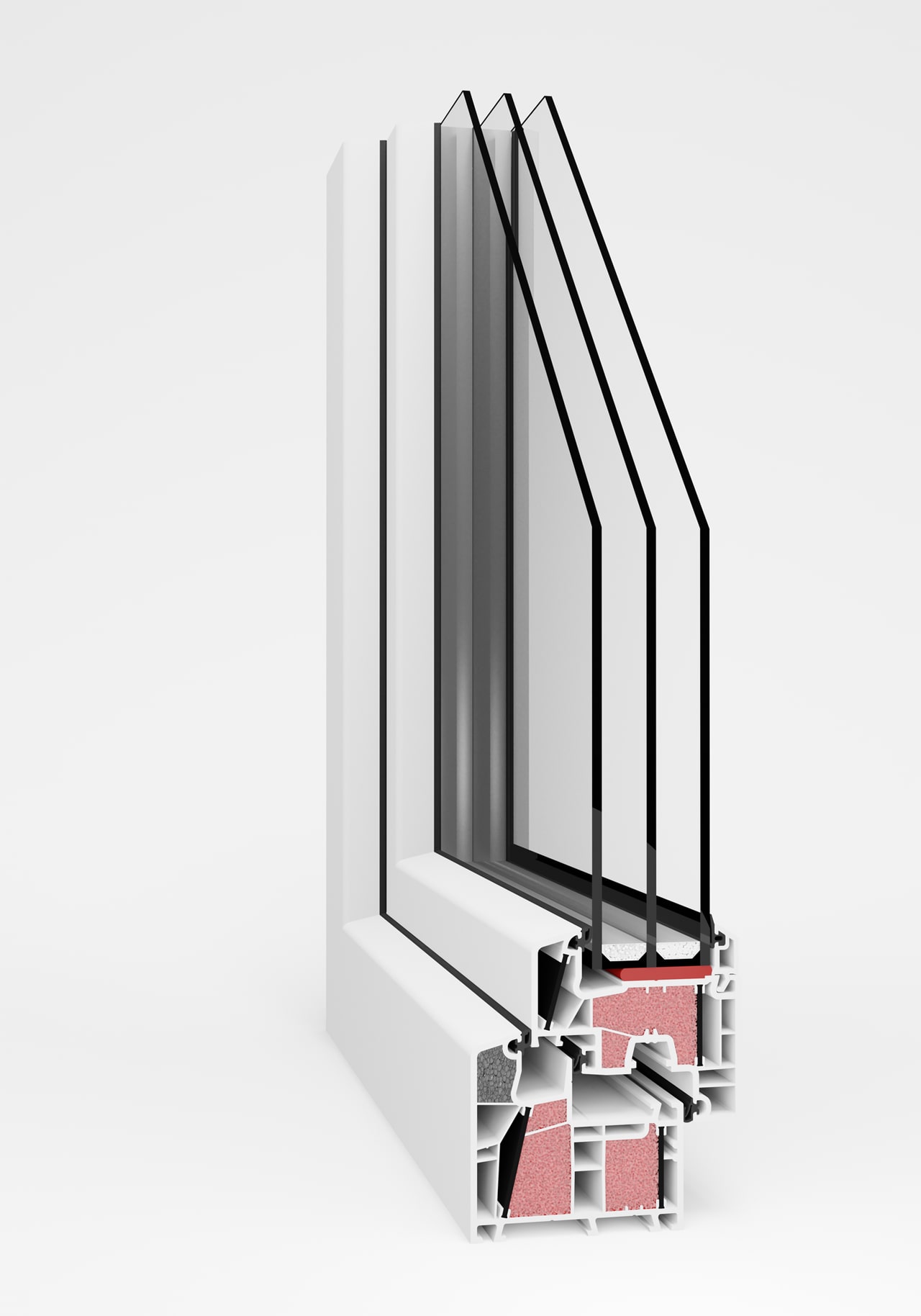

Passiv-Line Ultra
Najcieplejsze certyfikowane okno pasywne przeznaczone dla budownictwa pasywnego i niskoenergetycznego. Dzięki zastosowaniu nowowczesnych technologii okna posiadają doskonałe parametry termoizolacyjne oraz charakteryzują się ponadprzeciętną szczelnością na powietrze i wodę, będąc swoista tarczą chroniącą nas przed niekorzystnymi warunkami zewnętrznymi. Okno Passiv-line Ultra może znacząco obniżyć zapotrzebowanie na energię pierwotną co wyraźnie poprawia bilans energetyczny budynku.
W tym systemie zastosowano rozwiązanie techniczne polegające na:
- w profilach zamiast wzmocnień zastosowano termoplastyczne wkładki wzmocnione włóknem szklanym z tworzywa o nazwie Ultradur High Speed firmy BASF oraz wypełnienie komór pianą poliuretanową. Dzięki temu uzyskano parametr dla zestawiania ramy i skrzydła okna wymagany bezwzględnie dla konstrukcji pasywnych.
- w standardzie wyposażone w pakiet trzyszybowy, dwukomorowy o Ug=0,5 (W/m2K) z wklejoną szybą ECLAZ, dzięki której do pomieszczenia a przepuszczane jest 10% więcej światła Lt oraz energii słonecznej g co pozwala na pozyskiwanie darmowej energii cieplnej ze słońca.
- zastosowanie ciepłej ramki SWISSPACER ULTIMATE, uznanej przez Instytut w Darmstadt jako niezbędnej do spełnienia wymogów dla okien pasywnych, zmniejszającej zdecydowanie mostek termiczny na styku ramki z szybami.
- Wysokiej szczelności, co jest kolejnym warunkiem jakim musi wykazać się konstrukcja okienna żeby mogła uzyskać status okna pasywnego, uzyskany wynik to : szczelność Q100 = 0,06 m3/(hm).
- okno to też spełnia automatycznie wymagania dla okien do budownictwa 2021.
Korzyści zastosowania tego produktu:
- Energooszczędność – czyli znaczne zmniejszenie kosztów ogrzewania, ponieważ okna przepuszczają do wewnątrz więcej energii niż odbijają
- Zdecydowanie lepsza termoizolacja,
- Zminimalizowanie straty na poziomie szczelności okna , ze względu na praktycznie brak wymiany powietrza przy oknie zamkniętym
- Wyeliminowanie mostków termicznych nawet na poziomie ramki i jej styku z szybą
- Lepsza izolacyjność akustyczna dzięki w klejonej szybie i potrójnemu zestawowi uszczelek
Dane techniczne
Technologia produkcji
Szyby
Profil
Okucia
UKRYTY ZAWIAS
- zapewnia subtelny wygląd okna
- oferuje wyjątkową trwałość i niskie zużycie elementów
- ciągłe uszczelnianie gwarantuje doskonałą izolację cieplną i akustyczną
- liczne możliwości regulacji pozwalają zachować lekką obsługę skrzydła przez długi czas
STOPNIOWANY UCHYŁ
- umożliwia regulowanie intensywności wietrzenia: okno można ustawić w 5 różnych pozycjach (zakres uchyłu od 5 do 33 mm
ROZWÓRKA ZIMA-LATO
- redukuje straty ciepła i pozwala oszczędzać energię
- w lato okno jest uchylane normalnie; zimą uchył jest ograniczony do ok. 40 mm
- zintegrowane zabezpieczenie przed zatrzaskiwaniem
MIKROWENTYLACJA SPS
- stała dostawa niezbędnej ilości świeżego powietrza bez przeciągów
- zminimalizowane ryzyko zagrzybienia i zdrowy klimat w pomieszczeniu
ZAWIAS STANDARDOWY
ZATRZASK BALKONOWY
- w połączeniu z pochwycikiem umożliwia przymknięcie okna od zewnątrz, zabezpiecza przed wychłodzeniem pomieszczenia
PODNOŚNIK SKRZYDŁA
- zapobiega zwieszaniu się skrzydeł, zapewnia płynne zamykanie, zapobiega nieprawidłowej obsłudze okna
ZACZEP ANTYWŁAMANIOWY
- zaczep nowej generacji zapewnia wysokie bezpieczeństwo i niski poziom tarcia
GRZYBEK OBROTOWY
- element ryglujący w postaci grzybka obrotowego, który zapewnia płynne i bezproblemowe otwieranie, uchylanie i zamykanie okna
- dopasowuje się automatycznie do zmiany warunków, np. temperatury
- umożliwia płynną regulację docisku
HAMULEC ROZWARCIA STEROWANY KLAMKĄ
- indywidualne ustalanie szerokości otwarcia: skrzydło jest blokowane w żądanym położeniu
- utrzymuje skrzydło w pozycji otwartej nawet przy silnym wietrze
- możliwość łatwego doinstalowania w późniejszym czasie
Gwarancja
Dokumentacja techniczna

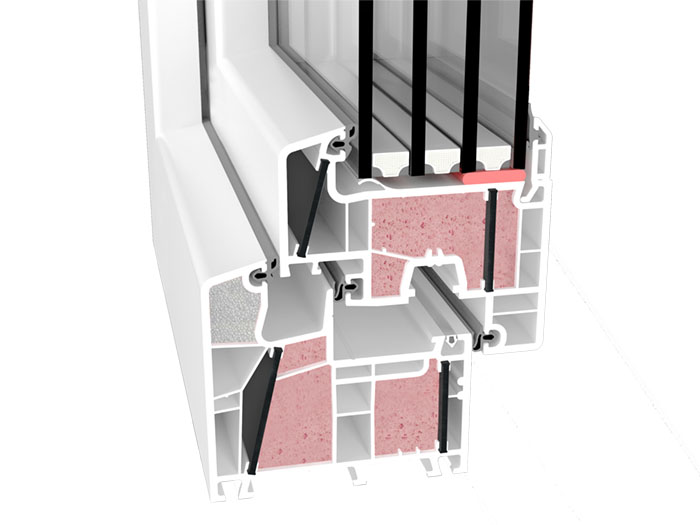

Profil
Inteligentne rozwiązania systemowe stają się rzeczywistością. Lekkie, pozbawione wzmocnień stalowych wewnątrz profili, elementy konstrukcyjne ograniczające przy tym znacząco straty energii w budynkach, to nowe argumenty i korzyści, które oferuje Passiv Line Ultra. Proponowany koncept jest nowym kierunkiem w myśleniu o energooszczędności, gdyż wiąże się z wyeliminowaniem stosowanych dotychczas w profilach wzmocnień stalowych, które powodowały pogorszenie ich termiki.

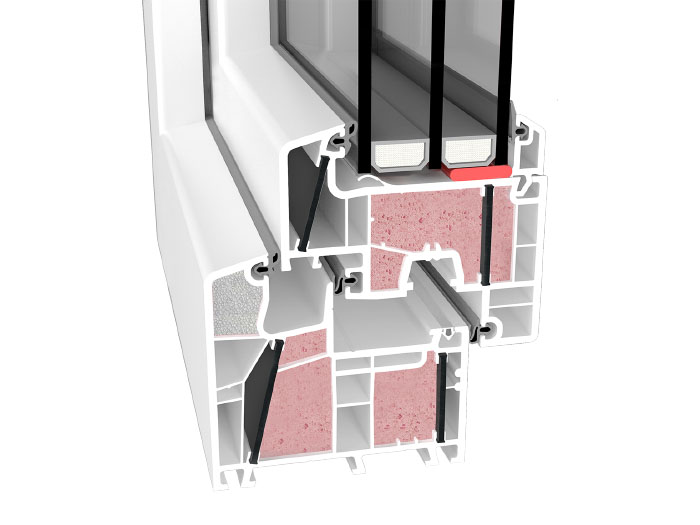

Szyby
4/18Argon/4/18Argon/4TM 48mm
Ug=0, 5W/m²K; g=50%; Lt=70%
Okucie
- środkowa wysokość klamki
- PAKIET BEZPIECZEŃSTWA
- zaczepy antywyważeniowe do 4szt w skrzydle R i RU
- wszystkie rolki na skrzydłach grzybkowe, obrotowe, samonastawne KoPiBo
- skrzydło RU – wyposażone w palcowy podnośnik skrzydła w dolnym narożniku, zintegrowany z blokadą błędnego położenia klamki
- skrzydła RU – mikrowentylacja
- zatrzask antyprzeciągowy w skrzydle RU w funkcji U
- skrzydło RU wyposażone w rozwórki ze wspomaganiem przy zmianie funkcji uchylnej w zamkniętą.
- wypełnienie dolnego rowka okuciowego uszczelką
