Neo 3D
Energooszczędne okna z ponadczasową stylistyką
Neo 3D to system okien oferujący kubistyczną i ponadczasową stylistykę od wewnątrz oraz od zewnątrz. Prosta i symetryczna bryła profilu tworzy wizualną lekkość okna, którą dodatkowo uwydatniają wąskie i wyraziste przylgi. Całość nadaje nowoczesności i elegancji elewacji budynku.
Okna Neo 3D spełniają najwyższe wymagania w zakresie efektywności energetycznej i najnowszych trendów projektowych.

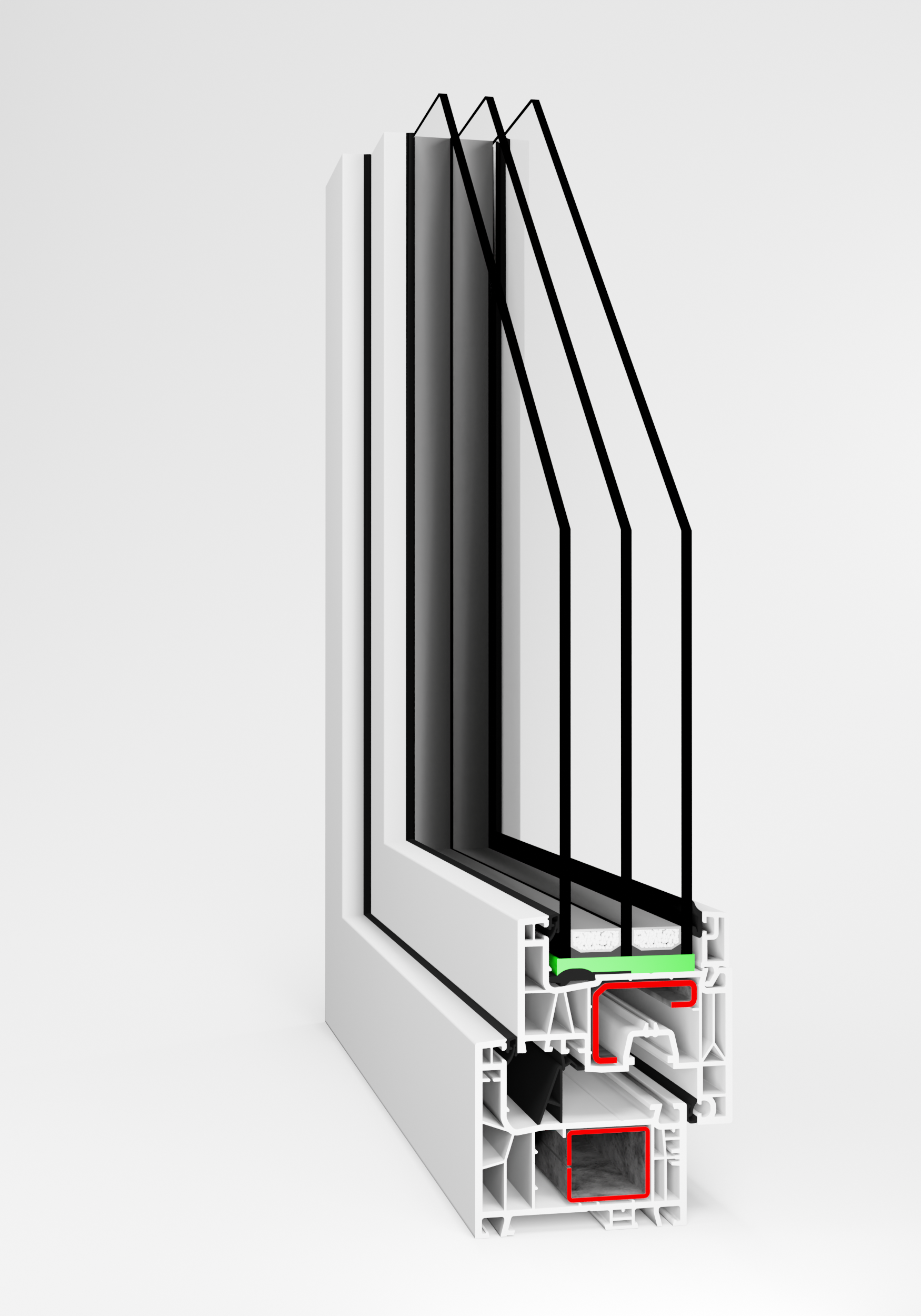

System Neo 3D oferuje profil o 6-komorowym skrzydle oraz 5-komorowej ramie z Uf = 1,1 W/m²K, który w połączeniu z dwukomorowym pakietem szybowym (3 szyby) o Ug=0,5 W/m²K oraz aluminiowymi ramkami pozwolił na otrzymanie wyjątkowo korzystnego współczynnika Uw na poziomie 0,84 W/m²K, dla okna referencyjnego jednoskrzydłowego o wymiarach 1230 x 1480 mm w wyposażeniu standardowym. Okna wyposażone są w okucia Siegenia Titan AF.
Dodatkowa trzecia uszczelka
Trzecia wewnętrzna uszczelka znajdująca się w skrzydle zapewnia lepszą szczelność poprawiając właściwości cieplne i akustyczne. Oddziela ona również system zastosowanych okuć od wody opadowej poprzez podział na komorę suchą (w której pracuje okucie) oraz mokrą (przeznaczoną do odprowadzania wody podczas opadów). Dzięki temu zdecydowanie wydłuża się żywotność okuć, a tym samym okna.
Większa powierzchnia szyb to więcej światła
Przesuwne drzwi tarasowe do Twoich okien
Okna Neo 3D doskonale sprawdzą się kompozycyjnie i funkcjonalnie wraz z drzwiami przesuwnymi Neo Slide.
Dane techniczne
| Głębokość zabudowy profilu | 76 mm |
| Uf złożenia rama/skrzydło | 1,1 W/m²K |
| Ilość uszczelek na połączeniu skrzydło/ościeżnica | 3 |
| Rodzaj uszczelek w profilach | TPE |
| Kolor uszczelki w stolarce okleinowanej 1, 2 – stronnie | czarna |
| Współczynnik przenikania ciepła dla całego okna 1230 x 1480 | Uw=0,84 W/m²K |
| Współczynnik przenikania ciepła dla całego okna 1230 x 1480 z pakietem opcjonalnym i ciepłymi ramkami | Uw=0,79 W/m²K |
Technologia produkcji
| Zgrzew na białych i jednostronnie okleinowanych oknach | TYPU V |
| Zgrzew na oknach dwustronnie okleinowanych | TYPU V |
Szyby
| Listwa przyszybowa | Qube Line |
| Pakiet szybowy | 4TM/ 18A/4 /18A/ 4TM Ug=0,5W/m²K |
| Ramka międzyszybowa | stalowa |
| Współczynnik przepuszczalności światła pakietu- Lt % | 71-74 % |
| Współczynnik przenikania energii słonecznej – g % | 50-54 % |
| Dostępne grubości pakietów szybowych | 48-51 |
| Pakiet szybowy “ciepły” opcjonalnie | 4TM /18A/4 /18A/ 4TM Ug=0,5 W/m²K |
| RAMKA Z TWORZYWA (CIEPŁA) w kolorze: biały, czarny, jasny brąz,ciemny brąz, szara | opcja do zamówienia |
| Listwa przyszybowa | Qube Line |
| Pakiet szybowy | 4TM/18A/4/18A/4TM Ug=0,5W/m²K |
| Ramka międzyszybowa | stalowa |
| Współczynnik przepuszczalności światła pakietu- Lt % | 71-74 % |
| Współczynnik przenikania energii słonecznej – g % | 50-54 % |
| Dostępne grubości pakietów szybowych | 48-51 |
| Pakiet szybowy “ciepły” opcjonalnie | 4TM/18A/4/18A/4TM Ug=0,5 W/m²K |
| RAMKA Z TWORZYWA (CIEPŁA) w kolorze: biały, czarny, jasny brąz,ciemny brąz, szara | opcja do zamówienia |
Profil
| Skrzydło pośrednie, balkonowe – otwierane na zewnątrz lub do wewnątrz | opcja do zamówienia |
| Wklejona szyba w skrzydle R, RU podnosząca jego statykę | opcja do zamówienia |
| Wzmocnienie zamknięte w ościeżnicy | w standardzie |
| Głębokość zabudowy profilu | 76 mm |
| Ilość komór w profilu | 6-skrzydło, 5-ościeżnica |
| Uf złożenia rama/skrzydło | 1,1 W/m²K |
| Ilość uszczelek na połączeniu skrzydło/ościeżnica | 3 |
| Rodzaj uszczelek w profilach | TPE |
| Kolor uszczelki w stolarce okleinowanej 1, 2 – stronnie | czarna |
Okucia
| Okucie TITAN AF | opcja do zamówienia |
| Okucie T-1000 | w standardzie |
| Obrotowe, samonastawne rolki KoPiBo – pozwala na łatwą i komfortową obsługę klamki | opcja do zamówienia |
| Zaczepy antywyważeniowe/1 skrzydło | opcja do zamówienia |
| Mikrowentylacja w skrzydle RU | w standardzie |
| Blokada błędnego uchyłu | opcja do zamówienia |
| Podnośnik w skrzydle RU | w standardzie |
| Wypełnienie dolnego rowka okuciowego uszczelką | opcja do zamówienia |
| Klamki aluminiowe | Klamka standard |
| Okucie RC1 ( 4 zaczepy wzmocnione/ 1 skrzydło, blacha antyrozwierceniowa, klamka aluminiowa z kluczem) | opcja do zamówienia tylko z TITAN AF |
| Okucie RC2 (wszystkie zaczepy wzmocnione, blacha antyrozwierceniowa, klamka aluminiowa z kluczem) | opcja do zamówienia tylko z TITAN AF |
| Wykonanie całego okna w klasie RC2 wedle PN-EN 627 | opcja do zamówienia tylko z TITAN AF |
| Kontaktron, certyfikat VdS | opcja do zamówienia tylko z TITAN AF |
| V V – axxent 24 / MACO MULTI POWER – Ukryte zawiasy | opcja do zamówienia tylko z TITAN AF |
| Uchylanie przed otwieraniem TBT | opcja do zamówienia tylko z TITAN AF |
| Okucie Komfort – wspomaganie uchylania | opcja do zamówienia tylko z TITAN AF |
| Hamulec rozwarcia sterowany klamką | opcja do zamówienia |
| Wielostopniowa mikrowentylacja | opcja do zamówienia |
| Pochwyt + zatrzask balkonowy | opcja do zamówienia |
| Rozwórka zima-lato | opcja do zamówienia tylko z TITAN AF |
| Mechanizm do uchylania z poziomu podłogi – GEZE OL | opcja do zamówienia |
Okna wyposażone w okucia SIEGENIA.
UKRYTY ZAWIAS
- zapewnia subtelny wygląd okna
- oferuje wyjątkową trwałość i niskie zużycie elementów
- ciągłe uszczelnianie gwarantuje doskonałą izolację cieplną i akustyczną
- liczne możliwości regulacji pozwalają zachować lekką obsługę skrzydła przez długi czas
STOPNIOWANY UCHYŁ
- umożliwia regulowanie intensywności wietrzenia: okno można ustawić w 5 różnych pozycjach (zakres uchyłu od 5 do 33 mm
ROZWÓRKA ZIMA-LATO
- redukuje straty ciepła i pozwala oszczędzać energię
- w lato okno jest uchylane normalnie; zimą uchył jest ograniczony do ok. 40 mm
- zintegrowane zabezpieczenie przed zatrzaskiwaniem
MIKROWENTYLACJA SPS
- stała dostawa niezbędnej ilości świeżego powietrza bez przeciągów
- zminimalizowane ryzyko zagrzybienia i zdrowy klimat w pomieszczeniu
ZAWIAS STANDARDOWY
ZATRZASK BALKONOWY
- w połączeniu z pochwycikiem umożliwia przymknięcie okna od zewnątrz, zabezpiecza przed wychłodzeniem pomieszczenia
PODNOŚNIK SKRZYDŁA
- zapobiega zwieszaniu się skrzydeł, zapewnia płynne zamykanie, zapobiega nieprawidłowej obsłudze okna
ZACZEP ANTYWŁAMANIOWY
- zaczep nowej generacji zapewnia wysokie bezpieczeństwo i niski poziom tarcia
GRZYBEK OBROTOWY
- element ryglujący w postaci grzybka obrotowego, który zapewnia płynne i bezproblemowe otwieranie, uchylanie i zamykanie okna
- dopasowuje się automatycznie do zmiany warunków, np. temperatury
- umożliwia płynną regulację docisku
HAMULEC ROZWARCIA STEROWANY KLAMKĄ
- indywidualne ustalanie szerokości otwarcia: skrzydło jest blokowane w żądanym położeniu
- utrzymuje skrzydło w pozycji otwartej nawet przy silnym wietrze
- możliwość łatwego doinstalowania w późniejszym czasie
